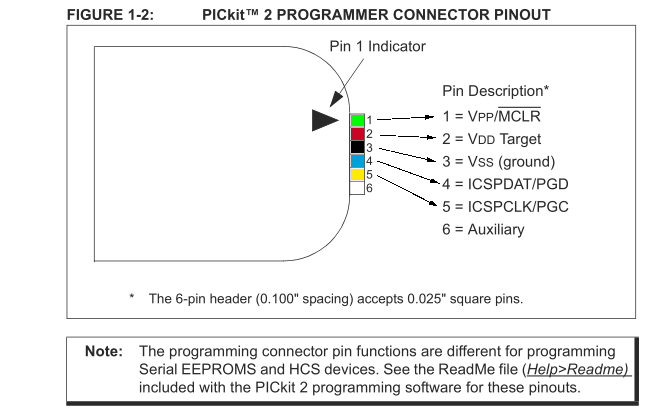

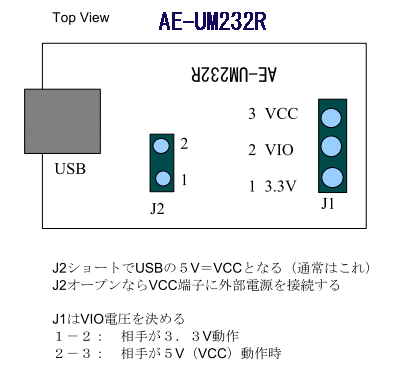

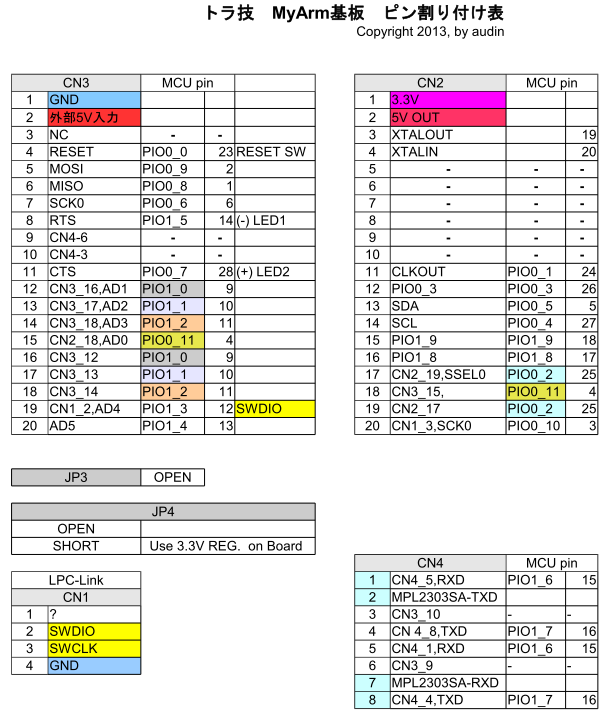

* はじまり * 秋月のUSB-UART変換基板 AE-UM232R * Pickit2 コネクタ配列 (PICライタ) * ジャンパー設定 #216 基板 (AVRライタ) * ジャンパー設定 #214 基板 (AVRライタ) * 秋月 AE-18F2550基板 * miniSD カード 端子・信号名 * ブレッドボード・マイコン/ PIC24FJ64GA002 * ブレッドボード・マイコン/ PIC32MX220F032 * LPC1114FN28 + LPC-Link * LPC1114FN28 MyArm基板 ピン割り付け表 * はじまり 自分用のをここに集める。 図のコメントや記述も自分風なので正確にはオリジナルを見た方が良い。 自分はこれで大丈夫。 *秋月のUSB-UART変換基板 AE-UM232R この基板、非常によく使うのだった。 最近は5V系と3.3V系をよく切替えるのだ。*Pickit2 コネクタ配列 (PICライタ)

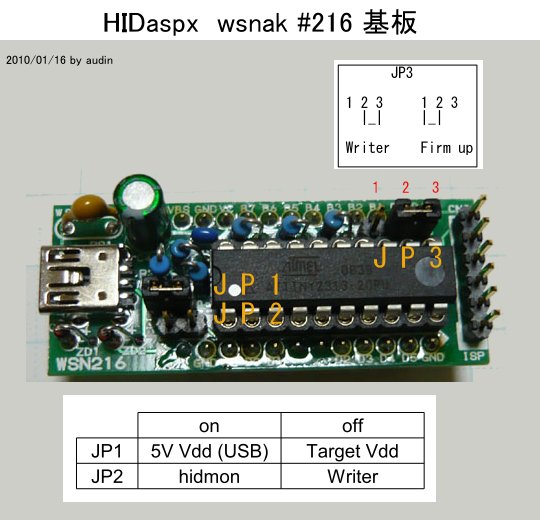

*ジャンパー設定 #216 基板 (AVRライタ)

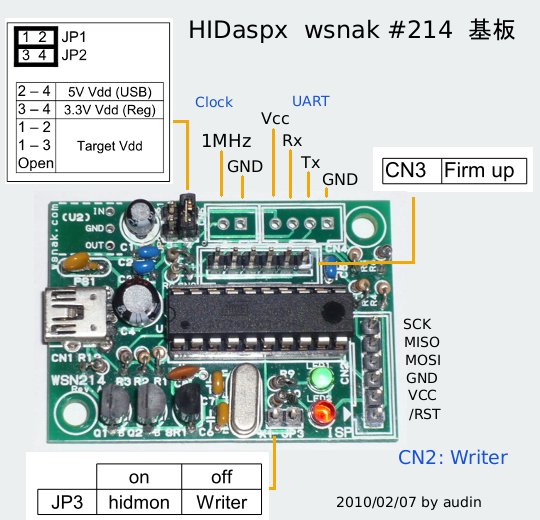

*ジャンパー設定 #214 基板 (AVRライタ)

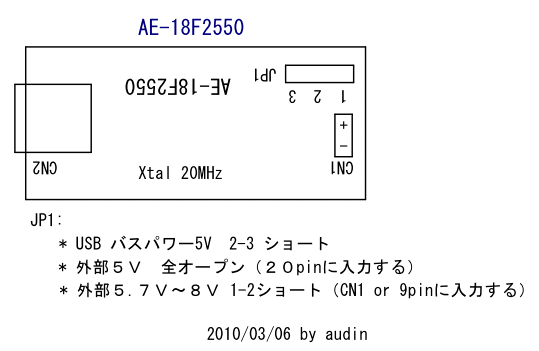

*秋月 AE-18F2550基板 この基板はどうしても5V電源で使わせたいようだ。 基板に5Vレギュレータを搭載している。

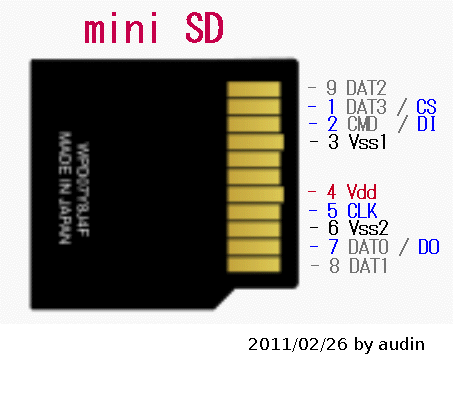

* SDカード まずは、以下の方のページがすばらしい。 SDカードインターフェースの調査 http://stm8sdatasheet.web.fc2.com/STVD-project33-SD-CARD/SD-card-investigation.html miniSD カード 端子・信号名: マイコンな日曜 http://mycom1.cocolog-nifty.com/blog/sd/index.html 上のかたのページが非常に参考になります。
SD カード 端子・信号名:

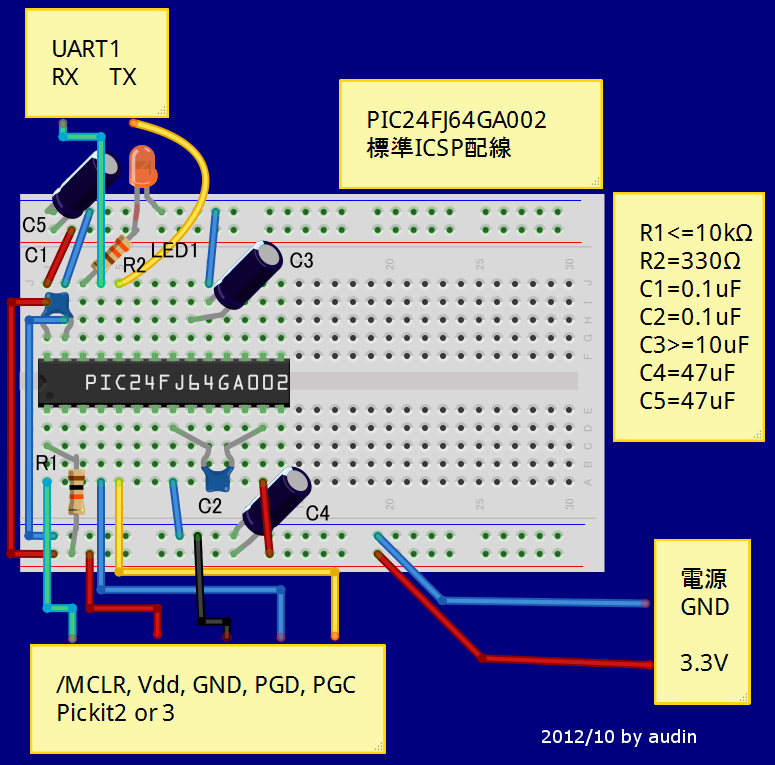

端子面 --------------\ 9 ==== \ DAT2/NC 1 ===| CS/DAT3 [CS] 2 ===| CMD/DI [DI] 3 ===| VSS1 Bottom 4 ===| VDD View 5 ===| CLK [CLK] 6 ===| VSS2 7 ===| DO/DAT0 [DO] 8 ===| DAT1/IRQ ----------------- 表面（ロゴ等表示面） ----------------- 8 ===| DAT1/IRQ 7 ===| DO/DAT0 [DO] 6 ===| VSS2 Top 5 ===| CLK [CLK] View 4 ===| VDD 3 ===| VSS1 2 ===| CMD/DI [DI] 1 ===| CS/DAT3 [CS] 9 ==== \ DAT2/NC --------------\* ブレッドボード・マイコン/ PIC24FJ64GA002 電源、GND以外にVCAP等を接続する必要があるので、こういう実体配線図があると チャチャッと配線することができる。 チャチャッと動作確認できるLEDチカチカ・プロジェクトもそのうちアップします。 この図は動作確認済みです。* ブレッドボード・マイコン/ PIC32MX220F032 USBを使わないなら、PIC24FJ64GA002と1カ所しか違わない。(23pin)
この図は動作未確認です。 動作しました。* LPC1114FN28 + LPC-Link トラ技の付録、LPC1114FN28ボードとLPC-Linkの接続
| LPC1114FN28ボード側 | ||||
| CN1 | ||||
| 3.3v | SWD | SWC | GND | |
| LPC-Link側 | ||||||||
| J4 (LPC1343付属のLPC-Link) | ||||||||
| 1 | 3 | 5 | 7 | 9 | 11 | 13 | 15 | |
| 3.3v | SWD | SWC | SWO | - | RESET | EXT_POWZ | GND | |
| 分割後の並び順 | ||||||||
| (1 | 2 | 3 | 4 | 5 | 6 | 7 | 8) | |
参考:
【きむ茶工房ガレージハウス】さんのページ
Fritzingのパーツを作成する
(Creating Custom Parts)
http://www.geocities.jp/zattouka/GarageHouse/Tool/Fritzing/MakeParts/MakeParts.htm
