HIDaspx ライタ #216基板

(2009/02/B)

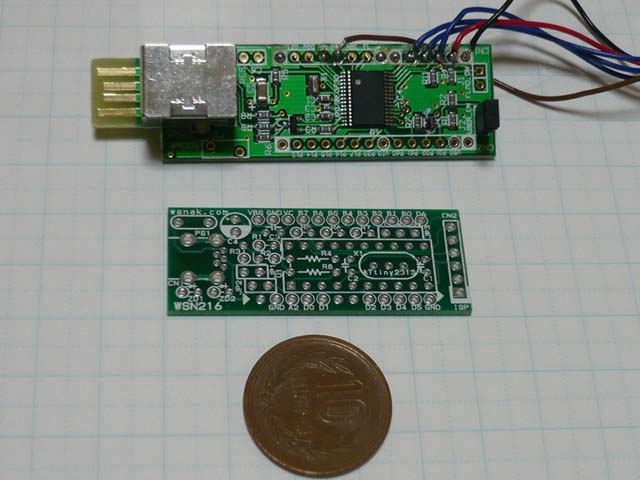

待望のHIDaspx基板(wS☆Nak 品番#216 基板)が届きました。(写真下)

メ、メチャメチャ 小さい基板です。びびる。

届いた時にはコネクタ基板かと思った(^^;

写真上78k0ライタも小さいがさらに小さい。

電解コンデンサはφ5mm以下かな。φ6mmは厳しいかも。
うちは共立の1/4Wの金皮抵抗しかないけどギリギリセーフ風。
て、まだこれから作るんだが。1/8Wくらいがよさげ。

Tiny2313用ソケットをバネタイプ使おうと思っていたがコレだと
ソケットの下に抵抗が入らない。なのでピンヘッダを切ってソケット
代わりにする。抵抗や水晶を基板裏に付ければ問題ないが
せっかくなので表に付ける(^^;

水晶は2.54mmピッチって書いてあったから念のために買ったけど秋月の
12MHzのものが使えた。ていうか
「足の間隔が2.54mm」かと勘違いしたようだ(^^;
足の間隔は2.54mmx2です。いわゆる普通の。


さてと。。。

。。。

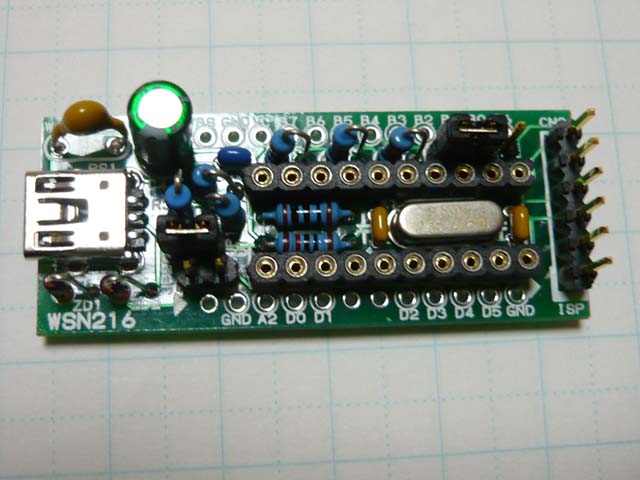

できました。やっぱりプリント基板は作りやすいです。
Tiny2313にソケットも丸ピンヘッダで良い感じかな。

動作確認としてこの基板に対してファーム書き込みをやってみるのだ。
